除顫和經皮起搏測試指南

使用UniPulse 400除顫器分析儀使除顫器測試變的輕松

專為快速準確地測試所有除顫器設計，UniPulse 400配備的大彩色屏幕能精準顯示細節、測試結果和波形，而專用的快速鍵和易于使用的操作系統則使工程師能夠在幾秒鐘內選擇正確的測試功能。

UniPulse 400除顫器分析儀產品特色：

? 輕便手持，電池供電

? 起搏器測試功能

? 500歐姆的可靠非感應測試負載

? 具有 ECG 高輸出的患者模擬器

? 兼容單相、雙相和脈沖波形

圖1 - 高級生命支持體外除顫器

體內除顫器--可植入式心臟復律除顫器(ICD)--類似于心臟起搏器，監測心臟的電活動，并在必要時施加電擊。

外部除顫器可以由醫生、護理人員或未經培訓的旁觀者操作，向患者施加單相或雙相電擊。自動體外除顫器(AED)--通常被稱為公共場所除顫器(PAD)--易于使用，且越來越普遍，通常出現在許多公共場所。AED提供基本的生命支持(BLS)。高級生命支持(ALS)設備由醫療專業人員使用。它們包括先進的監測參數，除了提供電擊外還提供外部起搏和可選的生命體征監測。[5][6]

藥品和保健產品監管機構(MHRA)報告稱，英國有超過10,000臺AED可能無法產生足夠的電擊，并建議AED應該接受常規測試。[7]除顫器是至關重要的生命支持和復蘇設備，必須對其進行測試，以確保在任何時候都能提供全部功能，以建立可靠性和有效性能。

除顫器分析儀是任何臨床工程部門必不可少的設備。它們是專門測試除顫器性能特征的裝置，包括一個具有類似于人體胸腔阻抗的測試負載，能夠吸收耗散能量而不過熱。除顫器分析儀可以測量除顫器在模擬負載上釋放的單相和雙相能量。[8][9]

心臟

心臟位于胸腔內。它泵血、產生血壓，并循環氧氣、營養物質和其它我們吸收的物質。心臟有四個腔室:右心房和左心房，以及右心室和左心室。這些腔室由心肌組成。心肌的電活動調節被稱為心臟周期的機械事件序列(圖3)。

在簡單的情況下，心臟循環是右心和左心同時收縮(收縮期)，隨后右心和左心同時舒張(舒張期)。在心室收縮后，心臟(圖4)會放松(舒張期)，心房會充血。右心通過三尖瓣將來自上半身和下半身的低氧血回流到右心室。當右心室收縮，去氧血流經肺動脈瓣，通過肺動脈泵入肺部。肺部進行氣體交換，將廢物二氧化碳從血液排出到空氣中，同時從空氣中吸入營養物質氧氣到血液中。左心房通過肺靜脈接收來自肺部的含氧血液，然后通過二尖瓣傳入左心室。當左心室收縮時，含氧血液流經主動脈瓣，通過主動脈泵入上下身。[13]

圖 3: 心動周期

圖 4：心臟[13]

心臟的電活動

心肌細胞在沒有神經沖動的情況下也能自發收縮。心臟自行跳動，其天然起搏器是竇房結 (SA)--位于右心房的高度傳導性細胞群。SA結通過快速去極化啟動心跳。來自SA結的脈沖沿著傳導路徑傳向AV結和心房心肌:這種傳導引起心房收縮。心臟傳導路徑從AV結繼續延伸，將脈沖傳向AV束(希氏束)后者分支為左右束支，進一步傳向浦肯野纖維和心室心肌的其余部分(引起心室收縮)。[13]

動作電位是一種化學反應，它會在受到刺激時改變細胞膜的電荷電位。

去極化會反轉細胞膜的電荷，導致肌肉纖維收縮。

復極化緊隨去極化之后發生，并恢復細胞膜的電荷。此時，肌肉纖維能夠再次對刺激作出反應。

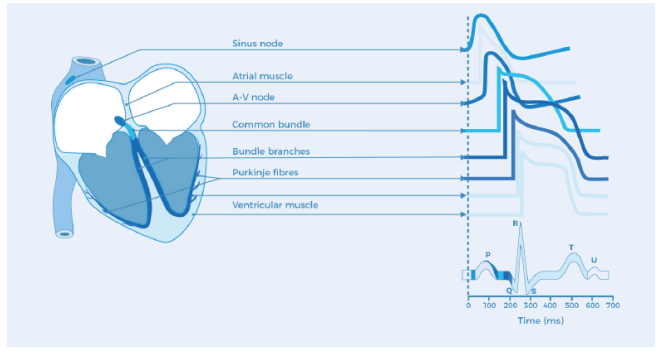

圖5：心電圖電活動

心電圖

心肌產生的一系列電活動可以通過心電圖 (ECG)監測儀來描繪，當電極貼在胸部、手臂和腿部的皮膚上時。典型的心電圖(圖5)包括:P波，表示心房SA節點的去極化;QRS波群，表示心室的去極化，脈沖通過心室心肌分布; T 波，表示心室的復極化。心房的復極化被ORS

波群掩蓋，因此，它沒有自己的波形。[13] [14]

J對反射和相對反射

在心動周期中，存在心肌細胞處于靜止?fàn)顟B(tài)的時期，這被稱為不應期(圖6)。由于它們正在為下一次心跳充電，所以無法對刺激做出反應。J對不應期(APR)是從ORS波群開始到T波峰值附近的復極化階段的心室去極化過程。在此期間，心肌細胞無法對強刺激做出反應。相對不應期(RRP)是從T波峰值到T波結束的心室復極化過程的持續時間。在此期間，心肌細胞會對強刺激做出反應。[15][16]

心律失常

心跳不規律被稱為心律失常，這是由心臟傳導通路受損引起的。電脈沖可能太快、太慢或不規律。因此，心臟無法有效地將血液泵入全身，從而造成損害。

圖6：不應期

心律失常的類型有:

· 心房顫動(AF) - 心房的快速不規則收縮

· 心房撲動(AFL) - 類似于心房顫動,但并非不規則

· 心動過緩 - 靜息心率緩慢，<60 次/分鐘

· 室性心動過速(VT) - 靜息心率過快>100 次/分鐘

· 心室纖維性顫動(VF) - 無序的電信號導致心室迅速顫動

VF心室顫動是非常迅速且不協調的收縮，會導致心臟輸出量(心室每分鐘泵出的血量)突然減少。隨后，心室無法通過動脈向身體其他部位泵出必要的血液--這被稱為心臟驟停。

心臟病發作一心肌梗死(MI)，一是身體供血的突然中斷，可能導致心室纖維性顫動(VF)。如果心臟處于心室纖維性顫動狀態就需要進行干預以防止死亡。[17][13]

心房撲動是一種有規律但非常迅速的心跳,每分鐘可導致收縮 300 次。心房撲動不會立即危及生命，因?yàn)樾姆康谋醚δ懿⒎侵陵P(guān)重要。心房撲動通常是VT室性心動過速和VF室顫之間的一個短暫過渡時期。

除顫

除顫是糾正心室顫動(VF)的措施，簡單來說，就是將心律失常轉變?yōu)檎８]性心律(NSR)。除顫器能夠向心臟施加強電擊，同時使心肌細胞去極化，從而收縮。然后這些細胞會同時重新極化至松弛狀態。如果心臟先恢復的部分是竇房結(SA結)，正常的心跳就會“重新啟動”。

傳遞給患者的能量必須足以影響心肌細胞。一般來說，持續時間短的電擊需要較大的電流，持續時間長的電擊需要較小的電流。這種關系如圖7所示。

在使用中，除顫器電極對患者胸部的電擊能量范圍為1至360焦耳(J)，電流強度為數十安培，電壓為數千伏，持續時間為3至10毫秒?；颊咝厍坏牡湫妥杩怪捣秶鸀?5至180歐姆。影響阻抗的因素包括身體/組織質量、年齡、疾病和皮膚電阻。只有一小部分電流會到達心臟。

圖8：能量從胸骨到心尖分散

· 能量遍布心臟，電流在心房和心室之間流動。

· 體外除顫器的電極應從胸骨放置至心尖。

· 電極的放置方式可以是前尖位或前后位。

· 除顫器會明確標識其電極板為心尖（+）和胸骨（-），以指導放置位置。

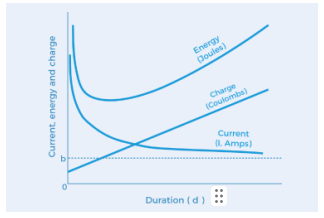

圖7：沖擊持續時間與電流的關系 【4】

可除顫和不可除顫的心律失常

不可除顫心律失常包括無脈搏的電活動(PEA)和心臟停搏。

· 假搏動:一種存在心電圖但無明顯脈搏搏動或其他循環跡象的情況

· 心臟停搏:心室收縮缺失。心電圖幾乎是一條平線，有時偶爾會有P波。

可除顫的心律失常包括室顫、室性心動過速、房性心動過速和房顫。可除顫的心律失?？煞譃閮刹糠?非心臟同步除顫和心臟同步除顫。

無同步

· 室顫和室撲(無脈搏)

同步

· 房顫、房撲和室性心動過速(伴有脈搏)

除顫器通過同步器或同步電復律來感知ORS波群。這是為了防止在心電圖T波期間無意中。在心電發生除顫，即所謂的脆弱期(圖9)圖T波期間進行除顫可能導致室顫。除顫器會測量R波的時間，并同步到患者的心率，在R波附近釋放能量。[20][4]

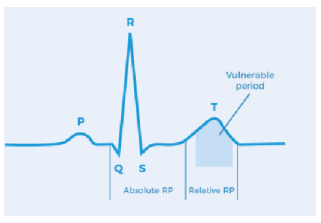

圖9：J對和相對不應期 . T 波 - 脆弱期

能量

能量焦耳是科學應用中用于測量和表達所做功的標準單位(SI)。在一秒內產生一瓦特功率 (P)所需的能量或功是一焦耳(J)能量(E)、電壓 (V)、電流(1)、電阻(R)、功率(P):和時間之間的關系如下:

典型能量劑量

圖 10:美國心臟協會推薦的能量劑量[211[22][23]
