METRISO PRIME 10絕緣測試儀是為檢測絕緣損傷和保護供電網絡免受電擊而研制的。測量結果用于評價電氣裝置的安全性。因此，為了保證功能的W美無缺和結果的準確性，必須注意以下幾點:
☆ 在開始使用測試儀器之前，請徹底熟悉這些操作說明。遵守所有制造商的安全要求和技術數據.
☆ 任何根據操作說明書所載技術規格而非預期用途的使用，均可能對儀器造成損壞，并對使用者構成危險.
☆ METRISO PRIME 10只能由合適的人員用于電氣安裝工作。未經授權的人員使用儀器可能會對儀器造成損壞，并對使用者構成危險.
☆ 在絕緣電阻測量過程中，連接到測試儀器上的測試引線兩端施加高達10kv (METRISO PRIME 10)的危險電壓.
☆ 在進行絕緣電阻測量之前，被測設備必須斷開電源.
☆ 在絕緣電阻測量過程中，測量電纜必須在測量完成后才能與被測設備斷開(見3.0節)。被測設備未預先電容放電，可能引起電擊.
☆ 使用本作業指導書并不排除在檢測過程中符合安全生產、衛生防護等安全規程或防火措施的需要。在開始在無電壓系統或潛在爆炸性環境中工作之前，請與負責接觸者咨詢安全與健康問題.
☆ 在下列條件下工作是不允許的，如果:
T 測試儀器損壞，部分或全部失效
· T測試儀器的絕緣損壞了
· T 測試儀器在不符合規定要求(如極高的大氣濕度)的條件下存放時間過長。如果測試儀器已經從寒冷環境轉移到高大氣濕度的溫暖環境中，則在測試儀器預熱并適應環境條件(大約30分鐘)之前，不得進行任何測量。).
☆ 顯示:電池電壓低顯示-電池必須充電.
☆ 在開始測試前，必須選擇正確的測量方法，并確保測量電纜與測試儀器相對應.
☆ 測試儀器不得連接與操作說明書所述電壓源相背離的電壓源.
☆ 絕緣測試儀的輸入端被保護60秒，防止可能與電壓傳導物體連接而導致的Z高過電壓達到825 V.
☆ 儀器只能由原廠維修.

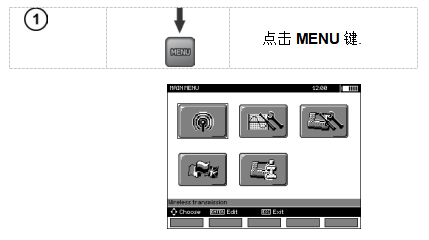

主菜單包括以下選擇:
· 無線傳輸
· 測量設置
· 儀器設置
· 語言
· 廠家信息
參見5.3到5.5節.
測量參數菜單包括:
☆ 線頻率
☆ 時間t1、t2和t3計算吸收系數
☆ 吸收系數有所Ab2或DARπ
☆ 絕緣測試電流
☆ 激活極限值
☆ 溫度測量單位

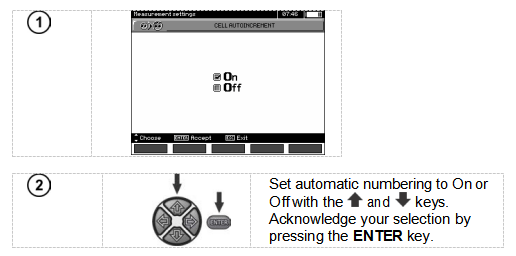

☆ 單元編號
☆ 過濾器-絕緣電阻顯示限值
☆ 圖表類型選擇
只有選擇正確的線頻，才能保證理想的干擾濾波。測試儀器濾除在50或60赫茲系統中產生的干擾.
t1、t2、t3計算吸收系數
2.2.4 絕緣電阻測試電流
測試儀器配有擴展數字濾波器，可在困難、不穩定的條件下穩定測量值。測試儀器顯示一個經過過濾的值，用于給定時間內10秒、30秒或60秒的測量.

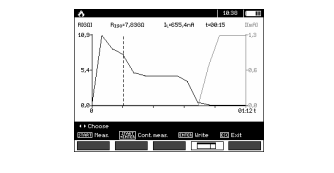

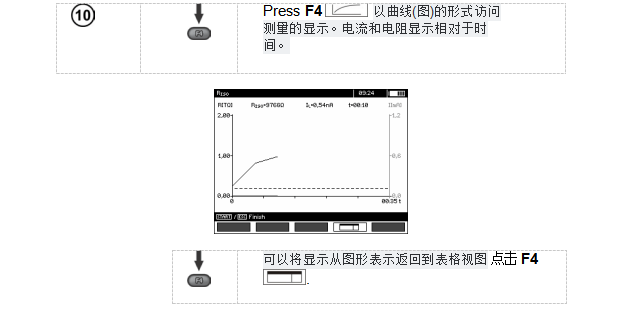

您可以選擇電流和電阻(I, R)或電壓和電阻(U, R)之間的圖形表示的測量結果.
可以選擇以下選項:
☆ 顯示器對比度
☆ 自動關閉
☆ 日期和時間

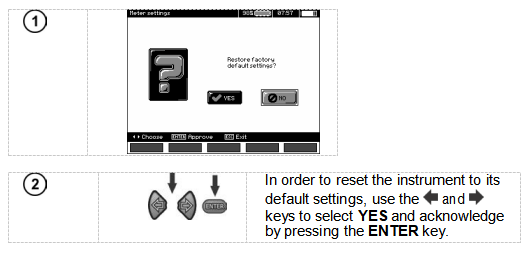

☆ 默認設置
☆ 軟件升級
☆ 警報聲
☆ 無線連接

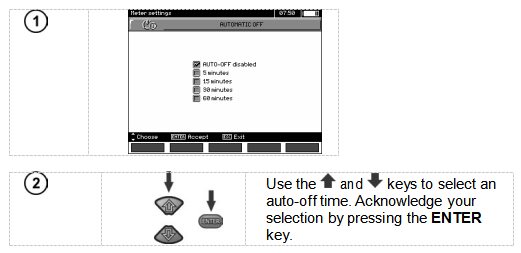

此設置指定在關閉測試儀器之前不活動的持續時間。.
在更新之前，從制造商的網站(可聯系客服索?。┫螺d所需的更新軟件，并安裝到您的PC上。將PC機連接到測試儀器上。在菜單中選擇軟件升級，并按照顯示的說明操作.
3 測量
4 注意:
Z近獲得的測量結果由測量儀器保存，直到下一次測量開始或通過旋轉選擇開關選擇另一次測量為止。Z近的結果顯示20秒，之后可以通過按ENTER鍵再次檢索。這甚至可以在關閉測試儀器之后再重新打開.
測試儀器能夠確定測量結果是否在規定的極限值內。可以選擇Z大值和Z小值作為測量結果不能超過或低于的限值。Z小值通常用于絕緣電阻測量，而Z大值通常用于保護導體的電阻測量等.
極限值函數作為默認設置被激活(參見2.2.5節)。極限值函數的結果通過以下兩個圖標出現在左下角:
- √ : 結果是好的，測量在極限值之內.
- ×: 結果是不可以的，測量在極限值之外.

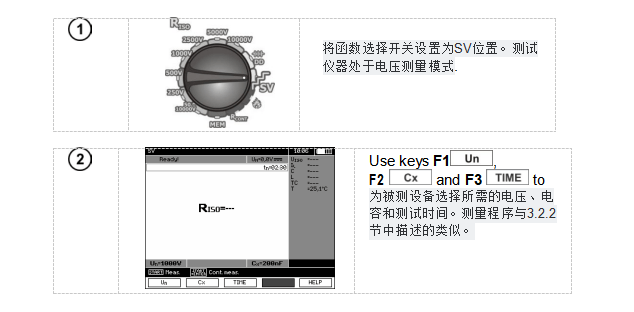

在相應的部分中描述了設置極限值的過程。DD、SV、脈沖控制工作模式不設極限值.

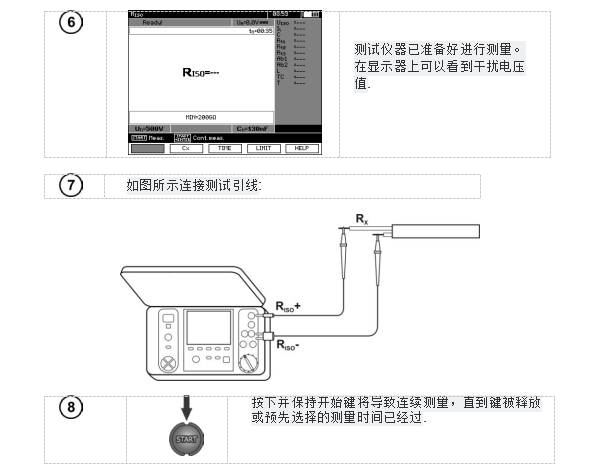

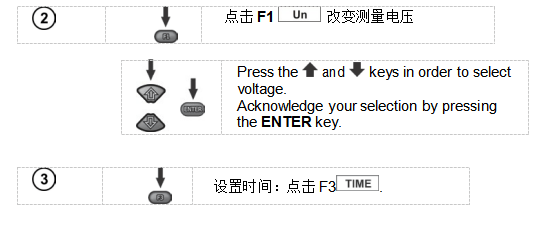

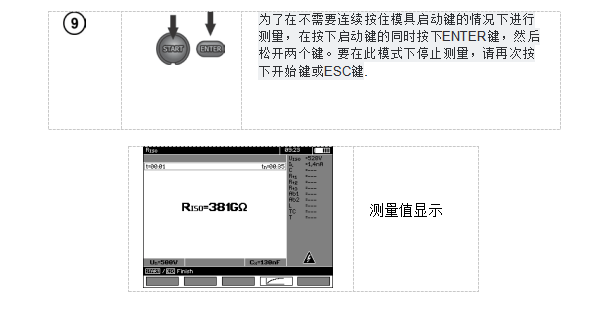

4.2絕緣電阻測量
變壓器的輸出電流限制在1.2、3或5毫安。有源限流是通過連續的聲信號來指示的。測量結果是正確的，但是輸出電壓比之前設定的要低。在測量的初始階段，由于被測設備電容充電，限流變得活躍.

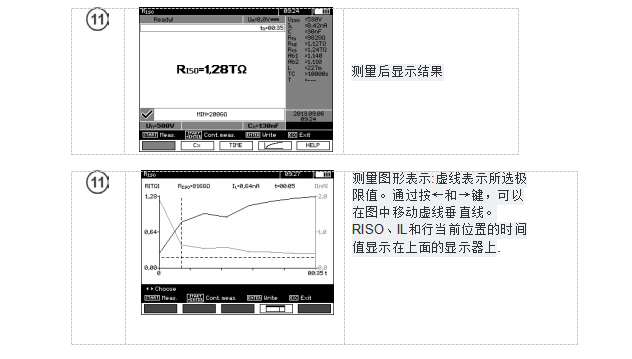

瞬時測試電壓顯示為測量絕緣電阻RX(對額定電壓)的函數
METRISO PRIME 10.RISO的極限值是Z小值。值設定范圍1 kΩ40
t2失活導致t3同時失活.
測量時間獨立于菜單中設置的t1、t2和t3，并覆蓋它們。(例如，如果tn < t3，則測量時間為tn。
定時器的測量直到電壓UISO穩定后才開始.

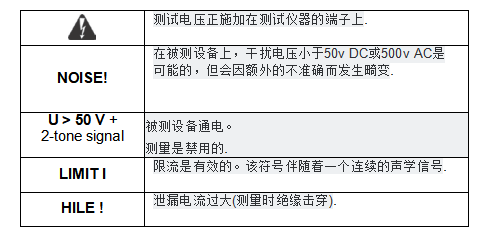

限制I消息意味著測量將以有限的功率執行。如果該狀態持續超過20秒，測量將被中斷.
如果測量的電阻值超出范圍，則不會顯示吸收系數值——取而代之的是水平破折號
測量過程中，黃色高壓LED燈亮.
測量完成后,測試 設備 的 電容 放電 通過 200 kW 電阻 短路 RISO+ RISO-.放電時顯示被測器件的剩余電壓.
在電力電纜絕緣測量中，相互測量的導線必須短路接地(見下圖).
電纜的長度是根據每公里電容計算的，在測量前輸入電容.
使用三線測量是為了避免變壓器或電纜等表面電阻的影響。不要將測量電流的導線RISO-連接到大的接地或母線上。測量連接的例子:
· 當測量變壓器繞組間電阻時，應將測試儀器的G插座連接到變壓器外殼上.
· 當測量其中一個繞組與變壓器外殼之間的絕緣電阻時，將測試儀器的G形插座連接到第二個繞組上.

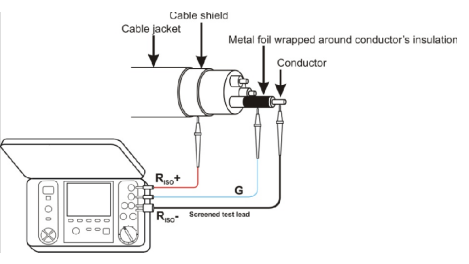

· 當對其中一個導體和護套之間的電纜進行絕緣電阻測量時，通過在待測絕緣材料周圍包上一塊金屬箔并將其連接到G插座，消除了表面電阻效應(在氣候條件惡劣的情況下，這一點很重要).
在電纜中導體之間進行電阻測量時也應采用同樣的原理。如果是這樣，G端應連接到測量中不包括的導體上.
· In the case of insulation resistance measurements at high voltage switches, the test instrument’s
G socket should be connected to the switch’s terminal insulators在高壓開關處進行絕緣電阻測量時，應將測試儀器的G插座連接到開關的端子絕緣子上.
注意:
- 3.2.3節中包含的注釋和注釋也適用于此.
在這種工作模式下，測試儀器進行了5次電壓升高的一系列測量。相對于選擇的Z大電壓，電壓增加:
- 1 kV: 200 V, 400 V, 600 V, 800 V and 1000 V
- 2.5 kV: 500 V, 1 kV, 1.5 kV, 2 kV and 2.5 kV
- 5 kV: 1 kV, 2 kV, 3 kV, 4 kV and 5 kV
- 10kV (for METRISO PRIME 10): 2 kV, 4 kV, 6 kV, 8 kV and 10 kV
這5次測量的Z終結果都保存在內存中，通過蜂鳴聲和顯示器上的圖標指示.
- 此測量顯示的其他注釋和符號與標準RISO測量相同.

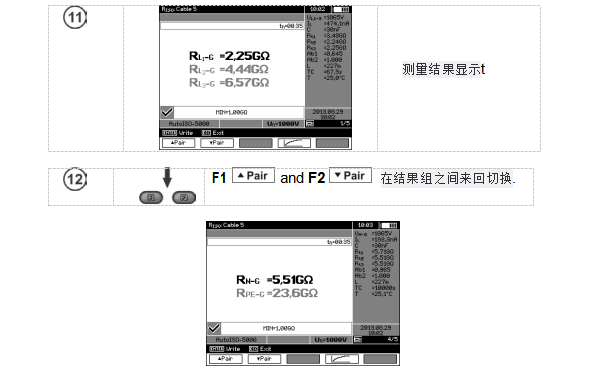

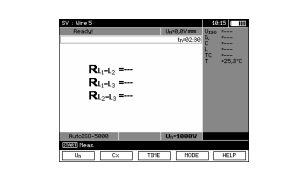

使用此功能，還可以使用AutoISO-5000適配器進行測量。結果顯示類似于AutoISO-5000的RISO測量顯示。如下所示:

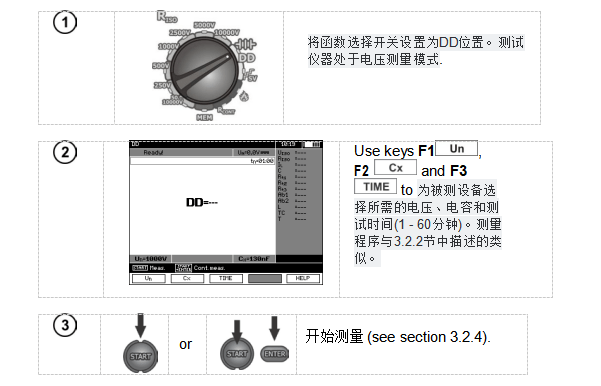

在介質放電的情況下，在絕緣測量完成60秒后測量放電電流。DD值是絕緣質量的特征，與測試電壓無關.
測量方法如下:首先，對絕緣材料充上一段時間的電流。如果電壓沒有達到之前選定的值，則被測設備不充電，測試儀器在20秒后中斷程序。充電和極化完成后，只有泄漏電流通過絕緣。然后絕緣材料被放電，介質放電電流開始流過絕緣材料。一開始，這個電流是介電放電電流(迅速下降)和吸收電流的總和。漏電流可以忽略，因?yàn)闆]有測試電壓.
電流是在電路關閉一分鐘后測量的。DD值計算如下
Key:
I1min – 電路閉合1分鐘后測量電流 [nA]
Upr – 測試電壓 [V]
C – 電容 [mF]
- 在強干擾環境中，測量可能會因額外的不準確而受到損害.
- 使用此功能，還可以使用AutoISO-5000適配器進行測量。結果顯示類似于AutoISO-5000的RISO測量顯示。如下所示:

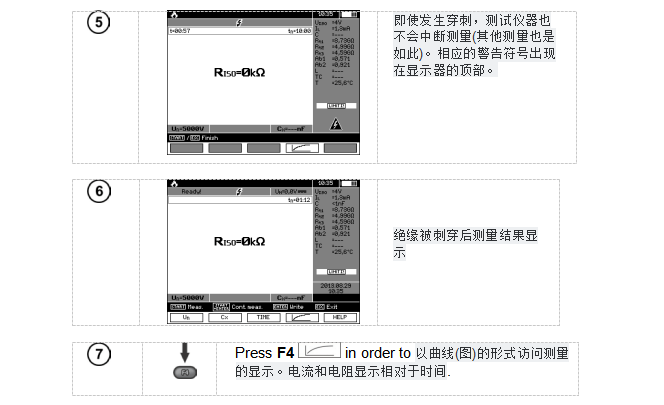

測試儀器繼續測量RISO，直到其導致絕緣穿孔。在穿刺情況下，測量仍在繼續，故障以穿刺信號顯示.

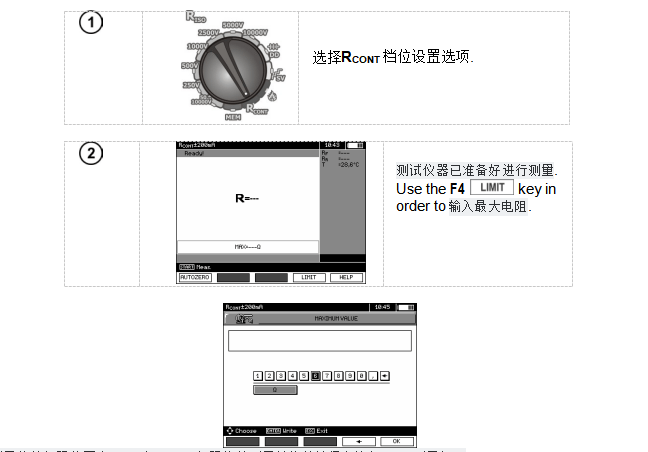

3.3.1 保護導體和等電位連接導體電阻測量±200 mA測試電流
該測量值的極限范圍內0.01到999Ω。極限值的測量單位的選擇方法與RISO測量相同.
為了消除測量電纜電阻對測量結果的影響，需要對電纜進行補償(歸零).
一旦溫度探頭連接上，所有測量模式下的溫度測量就開始了。測量的溫度顯示在顯示器上?！癟=---”溫度探頭一移開，顯示“T=--- -”。測量的溫度值每秒刷新一次.

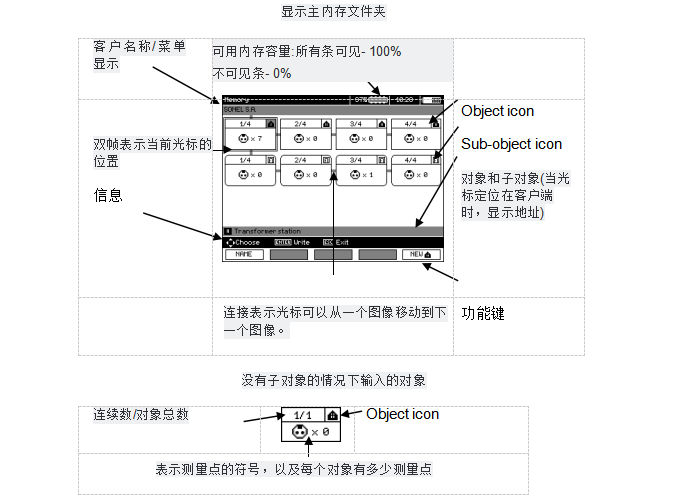

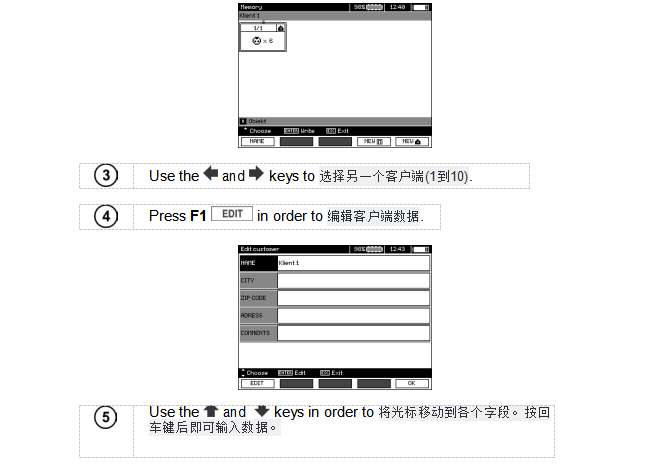

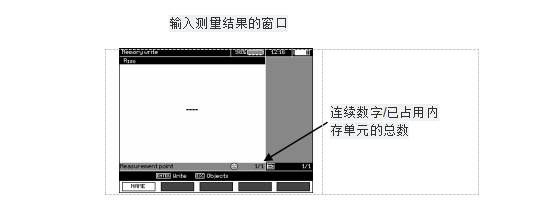

測量結果的內部內存是用樹形結構設置的(見下圖)。用戶可以存儲10個客戶機的數據。每個客戶端可以輸入999個對象。999個正在測試的設備可以在3個級別上為每個對象輸入。每個對象和子對象都可以保存999個測量值。
整體結構受到內部內存容量的限制。10條完整的數據記錄可以同時記錄到客戶端內存中:10000個測量點和10000個測量點名稱，999個對象名稱，999個子對象描述。內存模塊還可以容納99個名字(選擇列表)

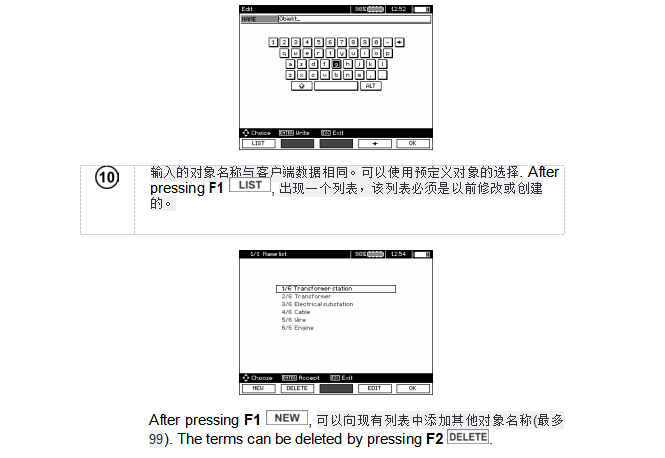

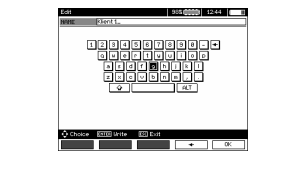

移動光標以移動，并確認與回車，以便輸入大寫字母。將光標移動到ALT和確認與回車，以輸入特殊字符.
注意:

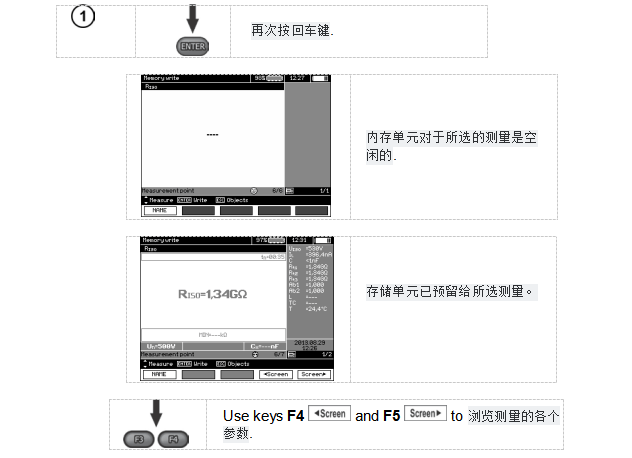

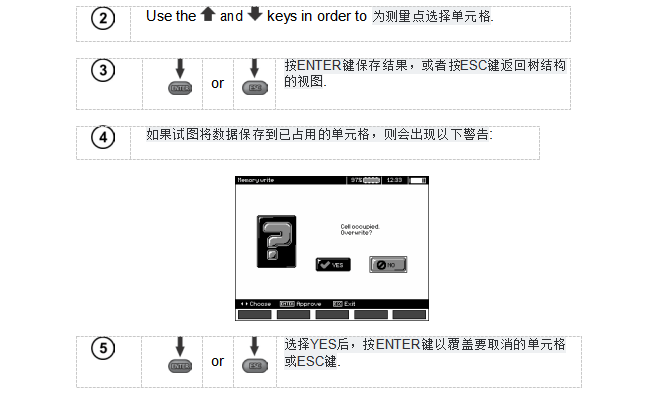

- 所有類型的測量結果都可以保存到內存中.
- 只有用START鍵觸發的測量結果才能保存到內存中(電阻測量自動歸零除外).
- 將測量的所有結果(主結果和子結果)、測量的預置和執行測量時間的日期保存到內存中。.
- 單元格中未保存的值稍后不再可用.

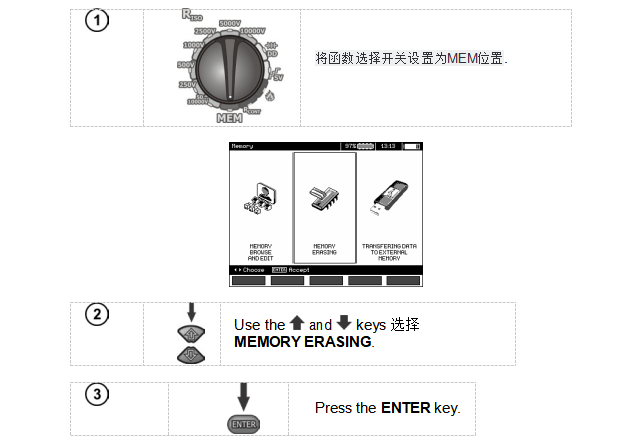

- 建議在進行一系列新的測量之前或讀出存儲值之后清除測試儀器中的內存模塊..
- 單元格數在輸入測量結果后自動增加.
注意:
- 整個數據記錄(主結果和子結果)以及測量的預設置都保存到內存中.
4.2.2、通過添加來輸入測試結果
- 將新對象(給定級別的子對象)添加到光標所在的對象的右側.
- 只有光標所在對象的子對象才顯示在顯示器上.

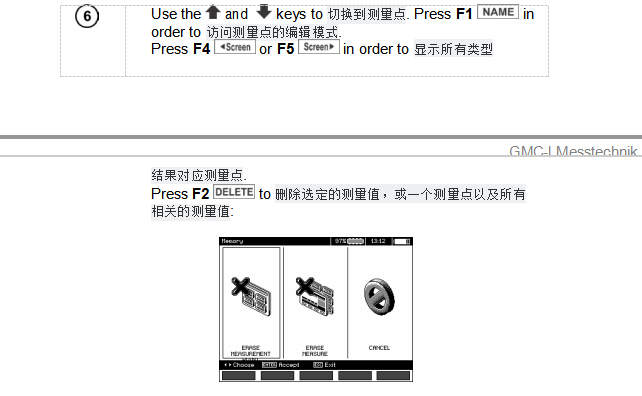

- 對象和子對象只能在瀏覽模式下刪除.
- 對象和子對象可以在瀏覽模式下指定，也可以在測量后保存到內存后指定.
5、數據傳輸
- 電池充電時無法進行數據傳輸.
為了在測試儀器和PC機之間建立連接，需要USB電纜或藍牙模塊。此外，還必須使用測試儀器附帶的相應軟件.
詳細信息可從制造商或您的經銷商獲取.
6.1 監測電池電壓
METRISO PRIME 10測試儀器采用可充電鋰離子電池，只有通過認證的服務中心才能更換.
該充電器集成到測試儀器中，只能與制造商提供的可充電電池一起工作。充電器采用230v交流電，也可以使用汽車打火機和外部12v - 230v交流變頻器對測試儀器進行操作和充電.

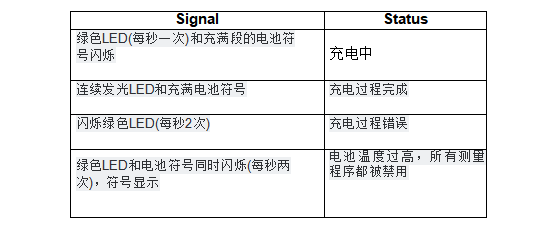

儀器一接通電源就開始充電，無論接通還是斷開。充電由電池符號表示，電池符號逐漸充滿段，綠色LED閃爍顯示。電池采用算法快速充電系統充電，總充電時間限制在7小時左右。整個充電周期的完成由“滿”電池符號和連續照明的LED表示。斷開儀器與電源的連接，使其完全關閉。
電源干擾可能導致充電過程過早中斷。如果充電時間明顯較短，則關閉測試儀器，重新開始充電過程.
電池充電時也可以進行測量。在這種情況下，在充電過程中必須按下ESC鍵才能切換到測量模式
當按下開關或通過自動關閉功能關閉測試儀器時，充電過程不會中斷.
測試儀器由可充電鋰離子電池供電。因此，觀察以下幾點是J對必要的:
? 在任何情況下可能儲存溫度超過60°C,這意味著測試儀器不能暴露在陽光直射或存儲在一個汽車。在70°C以上的高溫,可充電電池完全不起作用呈現出于安全原因,必須更換我們的服務部門.
? 電池是切換到保護模式,50°C。在這種情況下，測試儀器不能再與電池一起工作.
? 電池配有一個安全電路，它消耗的電流Z小。為了防止電池完全耗盡，儀器應該至少每5個月連接一次電源進行充電，Z好是更頻繁、更有規律的間隔。在某些情況下，已經無法為耗盡的電池充電了，這種情況下，我們的服務部門必須更換電池.
? 由于安全、運輸、環保等原因，用戶不能更換電池。如果儀器內部的可充電電池有缺陷，必須由 GMC-I Service GmbH更換.
7、清洗和維護
使用柔軟、濕潤的布和W能清潔劑清潔測試儀器。不要使用任何可能劃傷外殼的溶劑或清潔劑(粉末、漿糊等)。用清水清洗探頭，清洗后晾干。在將探針放入長時間的儲存之前，請輕涂油脂.
卷筒和測量電纜只能用水和清洗劑清洗，清洗后晾干.
測試儀器的電子設備不需要任何維護或清洗.
如將儀器存放，必須遵守下列各項:
· 從儀器上斷開所有測量電纜.
· 清洗測試儀器及其所有附件.
· 把測量電纜卷到卷筒上.
· 如果儀器長時間存放，必須將可充電電池取出.
· 為了防止電池在長時間的儲存過程中耗盡，要不時地給電池充電.
本儀器是按照德國電氣和電子器件法ElektroG(德國電氣和電子器件法)規定生產的9類產品(監測和控制儀器)。本設備受RoHS指令約束。.
根據2012/19/ WEEE /EU和ElektroG，我們根據DIN EN 50419標識我們的電氣和電子設備。帶有此符號的設備不能與垃圾一起處理。關于舊設備的退貨事宜，請與我們的服務部門聯系。如果儀器內的可充電電池不能使用，必須按照國家有關規定妥善處理。電池只能由我們的服務部門更換.
T 簡稱“讀數。規格書中使用的是標準測量值.
交流/直流電壓測量
· 頻率范圍: 45 ... 65 Hz

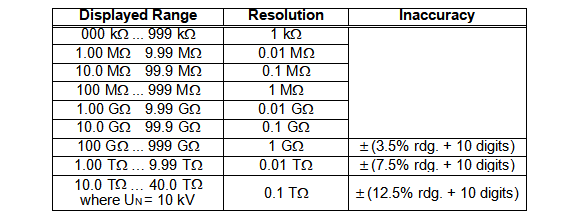

絕緣電阻測量
Measurement with Rising Alternating Voltage with the AutoISO-5000 (UISO ≤ 5 kV)
用下列公式可以計算所有其他電壓的不準確性:
δR= ±(3%+(UISO/( UISO-Rzm·21·10-12)-1) 100 %) ± 10 digits
Where:
UISO = selected test voltage [V]
Rzm = measured resistance [Ω]
測量電阻的Z大值取決于所選的測試電壓。見下面列表:
T Note: 由于測試儀器使用可選擇的測試電流進行測量，因此不指定測量的準確度。這導致了下面的計算:
Where:
RISOmin = Z小絕緣電阻
UISOnom = 測試電壓
IISOnom = 測試電流 (1.2, 3 or 5 mA)
