關于SECUTEST SIII+無法進行高壓測試的原因分析以及解決辦法：

背景知識：

電工電子設備防觸電保護分類 GB/T 2501-90設備分類

分類的數字只表示設備防觸電保護所采用的方式，并不反映設備的安全等級，按照這一分類，防觸電保護是由周圍環境，設備本身或供電系統提供。見附錄A(參考件)的表A1。

設備的非觸電保護方式在其他國家標準中規定，如由外殼提供防護的等級見GB 4208。

0類設備

僅靠基本絕緣作為防觸電保護的設備，當設備有能觸及的可導電部分時，該部分不與設施固定布線中的保護(接地)線相連接，一旦基本絕緣失效，則安全性完全取決于使用環境。

Ⅰ類設備

設備的防觸電保護不僅靠基本絕緣，還包括一種附加的安全措施，即將能觸及的可導電部分與設施固定布線中的保護(接地)線相連接。

注：① 對于使用軟電線或軟電纜的設備，軟電線或軟電纜應具有一根保護(接地)芯線。

② 經有關標準允許，任何部件至少都是基本絕緣并裝有接地端子，但電源軟線不帶接地導線，插頭沒有接地插腳，不能插入有接地插孔的電源插座的設備，只要其保護線沒有和固定布線中的保護(接地)線相連接，就看作0類設備，但在所有其他方面，設備的接地措施應完全遵守Ⅰ類設備的要求。

Ⅱ類設備

設備的防觸電保護不僅靠基本絕緣還具備象雙重絕緣或加強絕緣這樣的附加安全措施。這種設備不采用保護接地的措施，也不依賴于安裝條件。

SECUTEST SIII+ 自動測量檔位開機界面：

界面顯示的 CLASS I 指的就是被測設備的保護分類為I類，如果選擇成 CLASS II, 就是指被測試的設備保護分類為II類。

高壓測試：

I類設備不需要進行高壓測試

II類設備需要進行高壓測試

SECUTEST SIII+不能進行高壓測試的原因：

1．SEUTEST SIII+ 主機上被測試設備電源插座為德制（B00）

被測試的設備為中國制式插頭，即插頭有三個連接端子（火、零、地）

不能進行高壓測試的原因：

當使用轉接頭連接中國制式的插頭和德制插座時，被測試的設備的PE（地線）和SECUTEST SIII+的PE（地線）是導通的，那么無論被測試的設備是I類還是II類，都變成I類了，那么也就無法進行高壓測試，在HV測試檔上，無法將電壓設置超過1.5KV.

解決辦法：

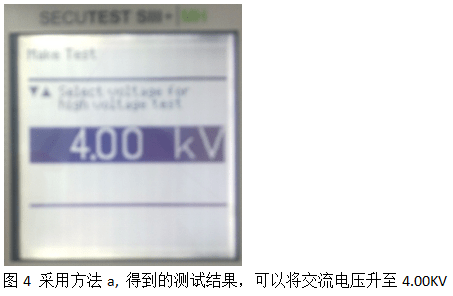

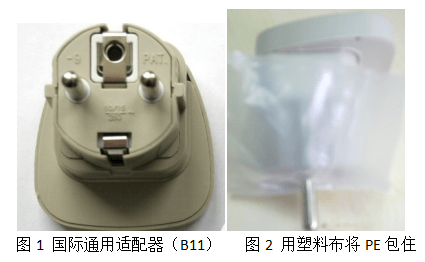

a. 用絕緣體將轉接頭的PE（接頭外緣兩個金屬導體片）包裹住，然后插到SECUTEST SIII+上，就可以進行高壓測試了。此方法為應急之用，我們可以如此試驗，以確定可以進行高壓測試，結果見圖4。

b. 如客戶需要購買SECUTEST SIII+,我們可以為客戶提供此類轉接頭，不帶PE端子，即，沒有上下兩個金屬片，或?qū)⑵淙サ?，市?chǎng)上可以找到類似轉接頭。

2.  SEUTEST SIII+ 主機上被測試設備電源插座為中國制式（B08）

不能進行高壓測試的原因：

中國的電子設備產品多數都是采用帶接地線的插頭（火、零、地），所以都?xì)w為I類設備，將此插頭插入帶中國制式插座的SECUTEST SIII+上，PE都已經導通，SECUTEST SIII+將其識別為I類設備，就無法進行高壓測試了。

解決辦法：

此類問題較為簡單，可以購買將中國制式3端子插頭轉成2端子（火、零端子可以旋轉成3端子插頭的角度）插頭的適配器，將其插在SECUTEST SIII+上即可。
